工作原理

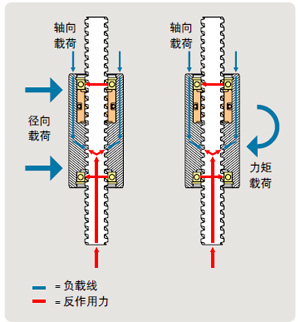

滑動螺桿™工作原理

滑動螺桿獨一無二的設計使其可在無需額外引導的情況下輕松處理軸向、徑向和運動負載。從而帶來節(jié)省空間并能輕松快捷安裝的高效設計，與傳統(tǒng)解決方案相比可有效減少維護需求。

觀看此視頻，了解有關滑動螺桿如何簡化您的產品需求的更多信息。

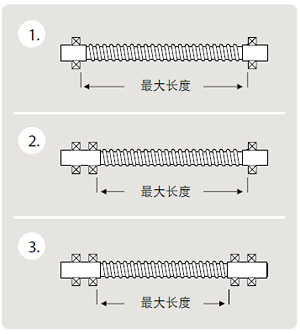

端點支承

端點支承方式的選擇可幫助您自由選擇應用所需的直徑。

固定端 – 一種所用支承軸頸的長度至少為軸頸直徑 2 倍的端點支承（例如，雙滾珠軸承）。

支承端 – 一種使用單滾珠軸承、平面軸承或軸襯的端點支承。

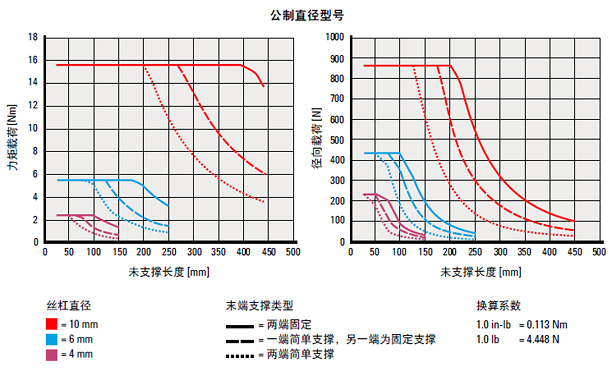

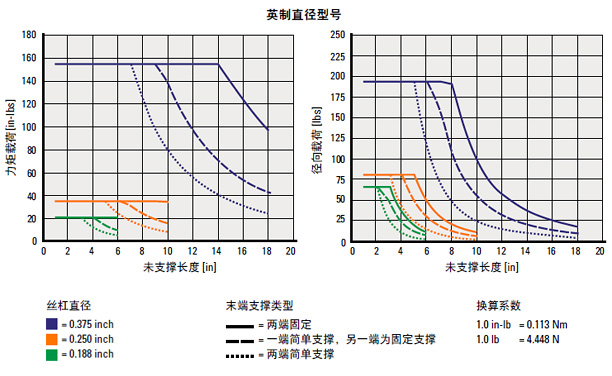

力矩負載和徑向負載圖

滑動螺桿™旨在在無需額外直線引導或支承的情況下驅動力矩負載或側向負載。因此，螺桿撓度是決定性因素，并且必須利用以下圖表來為應用正確選擇滑動螺桿™。

確定您的端點支承配置，并利用以下圖表正確選擇滑動螺桿的公稱直徑。選擇位于設計力矩或負載上方和/或右側的產品直徑。

滑動螺桿的導程是指螺桿旋轉一次所行進的軸向距離。根據所需的行進速度和分辨率來為您的螺桿選擇合適導程。（請注意，滑動螺桿的極限為 300 RPM。）
