3/14/2023 | Thomson長壽命電動推桿--高負載、高占空比的工業自動化應用新選擇

熟悉THOMSON產品的小伙伴都知道，電動推桿和電缸都是THOMSON湯姆森具有競爭力的明星產品，這兩款產品的區別在哪里，應用有何不同呢？跟隨小湯哥一起來了解吧。

電動推桿VS電缸區別

精度不同。推桿一般配備直流電機或異步交流電機，精度通常是mm級別，電缸本身所用絲杠精度較高，且通常配備伺服電機，其重復定位精度可以達到±0.01mm。

壽命不同。推桿壽命根據負載不同，一般行程壽命范圍在5-15萬次循環之間，而電缸壽命可以到幾百萬甚至幾千萬個循環。

綜上，推桿一般應用在精度不高、頻率相對較低的場合，比如工程機械引擎蓋的舉升、門窗開閉、撥叉換擋等場合；電缸一般應用在工業自動化產線上，比如伺服壓機、點膠機等等。

電缸性能雖優，但其總成本會比推桿高。若遇到精度不高、壽命要求高，且成本預算有限的情況，有沒有合適的產品呢？

有！THOMSON在傳統推桿基礎上專門研發了長壽命LL推桿，為設計師提供了更多的選擇。

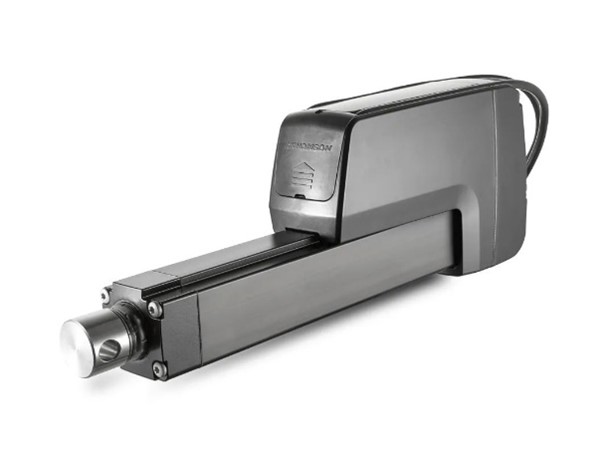

得益于線性運動控制的創新發展，THOMSON全球工程設計團隊著眼于使用壽命和免維護，在成熟穩定的前代產品基礎上完善了執行器的功能和組件，推出新一代長壽命、高占空比的直流驅動電動執行器--Electrak LL電動推桿，使得高負載、高占空比的應用有了新的選擇。

LL電動推桿是高負載、高占空比且長壽命的推桿，構造如上圖：

1. 帶電磁制動器的無刷直流電機

2. 更堅固的手動控制設計

3. 使用壽命更長的絲杠和螺母組件

4. 長壽命重載雙向軸承設計

5. 不銹鋼伸縮桿

LL電動推桿設計優勢

更高的占空比

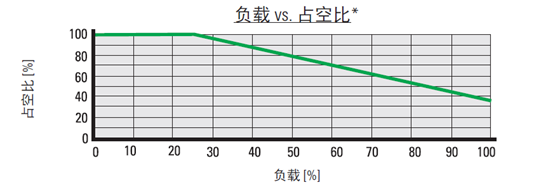

得益于更低摩擦的部件和更高效的電機，THOMSON新一代長壽命執行器實現了更平順的運行和更高的占空比。其滿載占空比高達35%，高于同類產品10%~20%（市面上常見的有刷電動執行器占空比不高于25%），甚至在特定的負載和環境溫度下，可高達100%。

*  在25°C (77°F) 的環境溫度中生成的曲線

占空比含義和意義：

占空比 = 通電時間/(通電時間 + 斷電時間)。

例如，如果執行器通電15s，然后斷電45s，則這一分鐘的占空比為25%。

制造商發布占空比指導原則，確保執行器具備足夠的休息時間，以防止電機過熱而損壞執行器組件。一般市面上常見的電動執行器的滿載占空比設計不超過25%。

更長的使用壽命

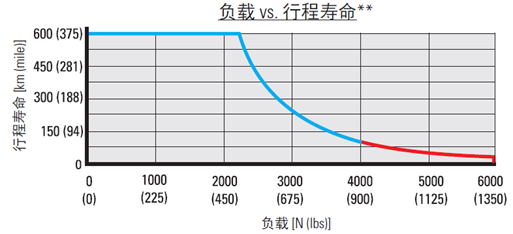

優良的材質、先進的技術帶來超長的無故障使用壽命。滿足高占空比的同時，新一代長壽命執行器理論上最大行程壽命高達600km（行程循環次數100萬次），達到相同負載和速度的同類產品的10倍。

改進升級的環境耐性

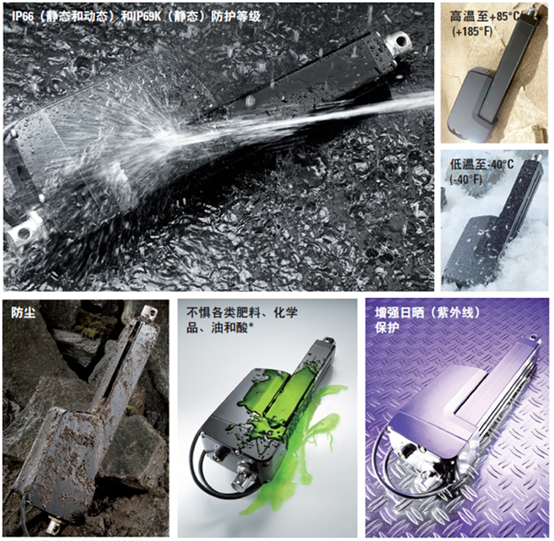

更加堅固的緊固件和改善的表面處理，具備出色的環境耐性，防塵、耐腐蝕、無懼日曬風吹。

• IP69K（靜態）和IP66（靜態和動態）防護等級，可適應惡劣的應用環境
• 運行溫度范圍廣，-40°C至+85°C（-40°F至+185°F）
• 通過500小時鹽霧測試
• 根據IEC 60068-2-5標準，通過300小時日曬（紫外線）測試

LL電動推桿應用范圍

LL電動推桿是頻繁運行、復雜的往復運輸、高精度的傳輸等應用工況的理想選擇。應用包括：夾緊、定位、分揀、傳輸以及在改善或提升自動化進程中的基本執行運動。

比如，在工廠傳送帶上助力分流包裝。

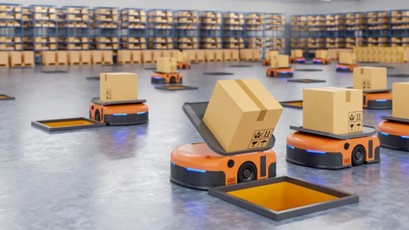

比如，為自動導向車輛（AGV）提供解決方案，滿足頻繁的運行需求。

如，鐵路市場的應用。即使在惡劣天氣、強烈震動、高壓沖洗的環境下，LL電動推桿也能夠高效運行，同樣非常適合重力式料斗開關或受電弓控制應用。

Electrak LL電動推桿符合如下鐵路安全標準：EN 50155 、EN 60077 、EN 45545
