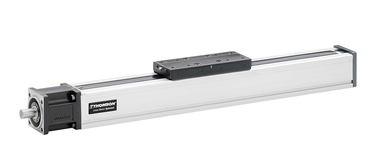

WM（powerline)直線模組

Thomson的WM (POWERLine)定位滑塊使用絲杠支撐技術。此外，它還采用了塑料覆蓋帶系統，使產品在臟亂環境中使用時內部系統部件能夠得到妥善的保護，同時將摩擦降至盡可能低。

產品介紹

Let Thomson Help You Make Your Selection!

Linear MOTIONEERING^® LMS Sizing & Selection Tool >
Introduction to Wheel-Guided Linear Units (Recorded Webinar) >

WM (POWERLINE) 規格：

規格/軸尺寸	WM60D	WM60S	?WM60X	WM80D	WM80S	WM120D
外形尺寸 (w x h): mm (in)	60 x 60 (2.4 x 2.4)	60 x 60 (2.4 x 2.4)	60 x 60 (2.4 x 2.4)	80 x 80 (3.2 x 3.2)	80 x 80 (3.2 x 3.2)	120 x 120 (4.7 x 4.7)
絲杠類型	滾珠絲杠，帶雙螺母	滾珠絲杠，帶但螺母	滾珠絲杠，帶雙螺母	?滾珠絲杠，帶但螺母	滾珠絲杠，帶但螺母	滾珠絲杠，帶雙螺母
最大行程長度： mm (in)	滾珠導程 5, 20 mm: 11000 (433) 滾珠導程 50 mm: 5000 (197)	5000 (197)	10340 (407)	滾珠導程 5, 10,?20 mm: 11000 (433) 滾珠導程 50 mm: 5000 (197)	5000 (197)	滾珠導程 5, 10,?20 mm: 11000 (433) 滾珠導程 50 mm: 5000 (197)
最大線速度： m/s (in/s)	2.5 (98.4)	2.5 (98.4)	0.25 (9.8)	2.5 (98.4)	2.5 (98.4)	2 (78.7)
最大加速度： m/s2 (in/s2)	20 (787)	10 (394)	20 (787)	20 (787)	20 (787)	20 (787)
重復精度：± mm (in)	0.01 (0.0004)	0.02 (0.0008)	0.01 (0.0004)	0.01 (0.0004)	0.02 (0.0008)	0.01 (0.0004)
最大輸入速度： RPM（轉/秒）	3000 (50)	3000 (50)	3000 (50)	3000 (50)	3000 (50)	3000 (50)
工作溫度：°C（°F）	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)
最大動態負載 (Fx): N (lbf)	4000 (899)	2800 (630)	4000 (899)	5000 (1124)	3500 (787)	screw lead 5, 10, 20 mm: 12000 (2698) screw lead 40 mm: 8000 (1799)
最大動態負載 (Fy): N (lbf)	2000 (450)	1400 (315)	2000 (450)	3000 (674)	2100 (472)	6000 (1349)
最大動態負載 (Fz): N (lbf)	2000 (450)	1400 (315)	2000 (450)	3000 (674)	2100 (472)	6000 (1349)
最大動態扭矩 (Mx): Nm (lbf-in)	100 (885)	50 (443)	100 (885)	350 (3098)	150 (1328)	500 (4425)
最大動態扭矩 (My): Nm (lbf-in)	200 (1770)	100 (885)	200 (1770)	300 (2655)	180 (1593)	600 (5311)
最大動態扭矩 (Mz): Nm (lbf-in)	200 (1770)	100 (885)	200 (1770)	300 (2655)	180 (1593)	600 (5311)
最大驅動軸力（frd）：N（lbf）	500 (112.4)	500 (112.4)	500 (112.4)	700 (157.4)	700 (157.4)	1000 (224.8)
最大驅動軸扭矩 (Mta): Nm (lbf-in)	35 (310)	35 (310)	35 (310)	55 (487)	55 (487)	80 (708)
絲杠直徑： mm (in)	20 (0.8)	20 (0.8)	20 (0.8)	25 (1.0)	25 (1.0)	32 (1.3)
絲杠導程：mm (in)	5, 20, 50 (0.2, 0.8, 2.0)	5, 20, 50 (0.2, 0.8, 2.0)	5 (0.2)	5, 10, 20, 50 (0.2, 0.4, 0.8, 2.0)	5, 10, 20, 50 (0.2, 0.4, 0.8, 2.0)	5, 10, 20, 40 (0.2, 0.4, 0.8, 1.6)
重量：kg (lb) 零行程時每100 mm行程每個滑架	6.16 (13.6) 0.65 (1.4) 1.99 (4.4)	3.80 (8.4) 0.65 (1.4) 1.00 (2.2)	10.33 (22.8) 0.65 (1.4) 1.99 (4.4)	11.57 (25.5) 1.08 (2.4) 4.26 (9.4)	7.0 (15.4) 1.1 (2.4) 1.6 (3.5)	25.91 (57.1) 1.93 (4.3) 9.25 (20.4)

WM (POWERLINE)直線模組特點：

可全方位安裝
導向系統

自調節塑料覆蓋條
絲杠支撐系統

WM (POWERLINE) 選件特點：

單滾珠螺母
雙滾珠螺母

左/右絲杠
非驅動版本

視頻：高精度WM型直線系統

WM系列具有內部活動滾珠絲杠支撐，允許長行程長度和高速運行。因此非常適合用于需要剛度、剛性和/或精度的應用，如機床自動化或測試和測量。Thomson可以提供長達11米的單元……
