WV (DYNALine) 直線模組

Thomson的WV (DYNALine)定位滑塊使用絲杠支撐技術。此外，它還采用了塑料覆蓋帶系統，使產品在臟亂環境中使用時內部系統部件能夠得到妥善的保護。WV系列產品需要有外部導向系統，這是它與WM系列產品的區別。

產品介紹

WV 產品規格:

規格/軸的尺寸	WV60	WV80	WV120
截面尺寸（寬x高）: mm (in)	60 x 60 (2.4 x 2.4)	80 x 80 (3.2 x 3.2)	120 x 120 (4.7 x 4.7)
絲杠類型	?滾珠絲杠，雙螺母	?滾珠絲杠，雙螺母	?滾珠絲杠，雙螺母
最大行程長度: mm (in)	絲杠導程為 5, 20 mm: 11000 (433) 絲杠導程為 50 mm: 5000 (197)	絲杠導程為 5, 10, 20 mm: 11000 (433) 絲杠導程為 50 mm: 5000 (197)	絲杠導程為 5, 10, 20 mm: 11000 (433) 絲杠導程為 40 mm: 5000 (197)
最大直線速度: m/s (in/s)	2.5 (98.4)	2.5 (98.4)	2 (78.7)
最大加速度: m/s2 (in/s2)	20 (787)	20 (787)	20 (787)
重復精度: ± mm (in)	0.01 (0.0004)	0.01 (0.0004)	0.01 (0.0004)
最大輸入速度: RPM	3000	3000	3000
工作溫度: °C (°F)	0 to 80 (32 to 176)	0 to 80 (32 to 176)	0 to 80 (32 to 176)
最大動態負載 (Fx): N (lbf)	4000 (899)	5000 (1124)	絲杠導程為 5, 10, 20 mm: 12000 (2698) 絲杠導程為 40 mm: 8000 (1799)
最大動態負載 (Fy): N	0	0	0
最大動態負載 (Fz): N	0	0	0
最大動態力矩 (Mx): Nm	0	0	0
最大動態力矩 (My): Nm	0	0	0
最大動態力矩 (Mz): Nm	0	0	0
最大驅動軸力 (Frd): N (lbf)	500 (112)	700 (157)	1000 (225)
最大驅動軸力矩 (Mta): Nm (lbf-in)	35 (310)	55 (487)	80 (708)
絲杠直徑: mm (in)	20 (0.79)	25 (0.98)	32 (1.3)
絲杠導程: mm (in)	5, 20, 50 (0.2, 0.8, 2.0)	5, 10, 20, 50 (0.2, 0.4, 0.8, 2.0)	5, 10, 20, 40 (0.2, 0.4, 0.8, 1.6)
重量: kg 零行程單元重量每100mm行程的重量每個滑架的重量	4.72 (10.4) 0.55 (1.2) 1.42 (3.1)	7.95 (17.5) 0.99 (2.2) 2.25 (5.0)	18.10 (39.9) 1.94 (4.3) 4.75 (10.5)

WV特性

硬化的滾道襯套
負載不基于外部導向裝置
集中脂潤滑

需要配備外部導向裝置
雙滾珠螺母
自動調節的塑料防塵帶

手冊

Linear Units Quick Selection Guide	1333 KB	Email
Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email
Linear Units Overview	1057 KB	Email
Linear Units Overview	1573 KB	Email
Linear Units Quick Selection Guide	427 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11683 KB	Email

計算支持

Average Load Calculation (Release 3)	107 KB	Email
Linear Units Sizing & Selection	823 KB	Email
Mechanical Motion Calculation (Release 6)	302 KB	Email
Move Motion Profile Calculation (Release 3)	93 KB	Email
Multi-Axis Cycle Time Calculation (Release 3)	98 KB	Email
WM & WV Sizing & Selection (Release 0)	260 KB	Email

手冊

POWERLine WM_WV Mounting and Maintenance Instructions

3825 KB

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

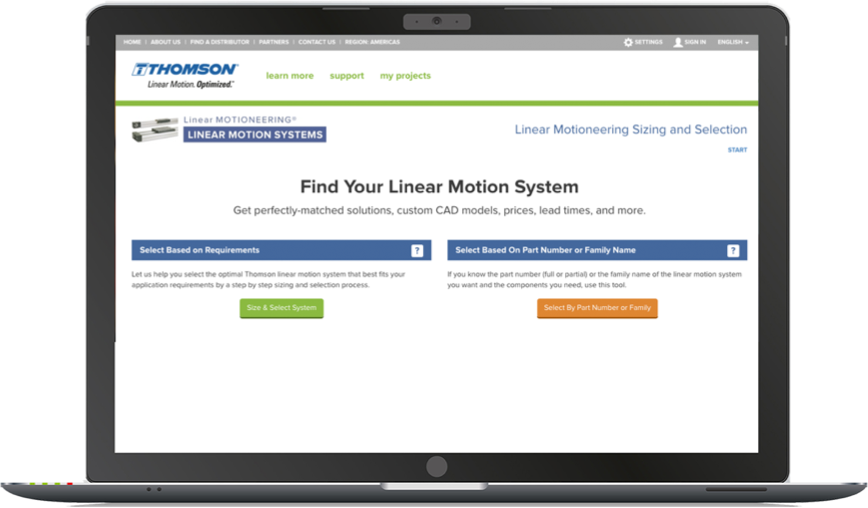

Image above: The LinearMotioneering Landing Page
